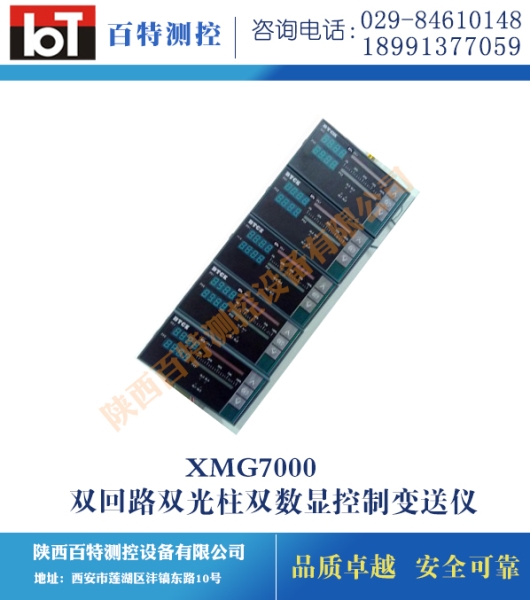

XMG7000双回路双光柱双数显控制变送仪
★适用范围
适用于温度、压力、液位、流量等工业过程参数的测量、显示、控制和变送输出。
★功能特点
※万能输入信号
※单片机智能化
※双屏数字显示和双光柱同时显示
※每个回路分别带0-10mA，4-20mA，0-5V，1-5V隔离变送输出
※每个回路分别带上、下限报警控制输出
※可带RS485/RS232等隔离通讯接口
★仪表外形及尺寸
160×80×110mm横表 V：80×160×110mm竖表
XMG7000系列智能双回路双光柱、双数显、双输出控制变送仪选型表
|
型 谱 |
说 明 |
价 格 |
||||||||||
|
XMG |
|
智能数显控制变送仪表 |
|
|||||||||
|
设计序列 |
7 |
|
双输入双光柱双数显 |
|
||||||||
|
控制类型 |
|
0 |
|
不带控制报警 |
||||||||
|
1 |
|
带二位控制或单限报警 |
|
|||||||||
|
2 |
|
带三位控制或双限报警 |
||||||||||
|
输入信号 类 型 IN1／IN2 |
|
1 |
1 |
|
适配热电偶 |
|
||||||
|
2 |
2 |
|
适配热电阻 |
|||||||||
|
3 |
3 |
|
适配霍尔变送器 |
|||||||||
|
4 |
4 |
|
适配远传压力表 |
|||||||||
|
5 |
5 |
|
适配直流0~10mA |
|||||||||
|
6 |
6 |
|
适配直流4~20mA |
|||||||||
|
7 |
7 |
|
适配直流0~5V |
|||||||||
|
8 |
8 |
|
适配直流1~5V |
|||||||||
|
9 |
9 |
|
用户特殊要求的分度号 |
|||||||||
|
U |
U |
|
万能分度号输入 |
|
||||||||
|
变送输出 类 型 OUT1 OUT2 |
|
0 |
0 |
|
无变送输出 |
|
||||||
|
5 |
5 |
|
0~10mA变送输出 |
|||||||||
|
6 |
6 |
|
4~20mA变送输出 |
|||||||||
|
7 |
7 |
|
0~5V变送输出 |
|||||||||
|
8 |
8 |
|
1~5V变送输出 |
|||||||||
|
9 |
9 |
|
特殊规格变送输出 |
|||||||||
|
外形结构 类 型 |
|
|
|
160×80×110mm光柱横表 |
|
|||||||
|
V |
|
80×160×110mm光柱竖表 |
||||||||||
|
变送器 配电电源 |
|
|
|
缺省为不带直流电源输出 |
|
|||||||
|
P |
|
带直流24VDC／60mA电源输出 |
||||||||||
|
供电电源 类 型 |
|
|
|
供电电源220VAC |
|
|||||||
|
D |
|
供电电源24VDC |
||||||||||
|
通讯接口 类 型 |
|
|
不带通讯接口 |
|||||||||
|
RS232 |
带RS232隔离通讯接口 |
|||||||||||
|
RS485 |
带RS485隔离通讯接口 |
|||||||||||
